تعرف المسالك المختصرة و موقع عقدة على الشبكة

السند 1:

رافقت جدي صبيحة يوم من الأيام الى المستشفى لنجري عليه بعض الفحوصات التي اعتاد أن يقوم بها كلما دعت صحته الى ذلك.

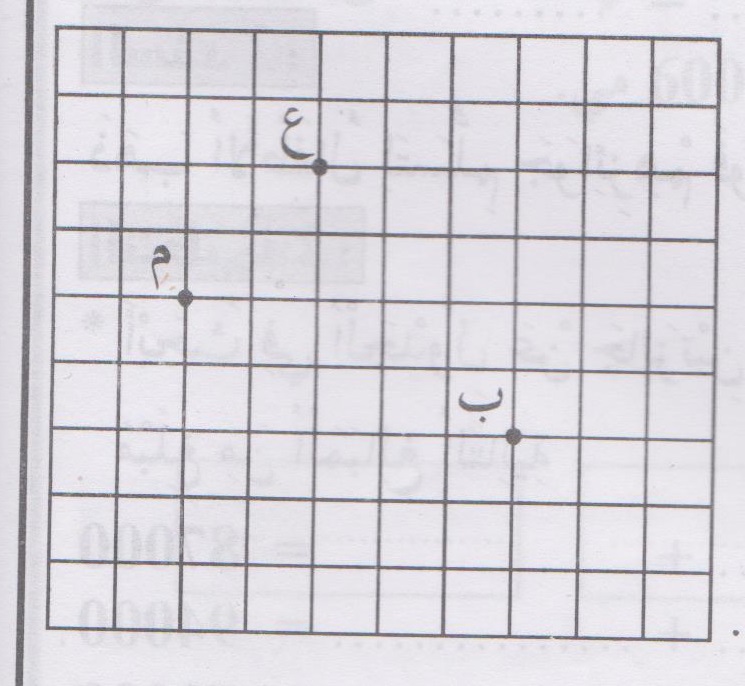

هذا هو المسلك على الشبكة الذي يربط باب الدخول " ب " بقسم العيادات الخارجية " ع ".

التعليمة 1:

أعبّر بكتابة سهمية عن المسلك المرسوم من باب الدخول " ب " الى قسم العيادات الخارجية " ع ".

...........................................................................

اختصر المسلك ثم أعيد رسمه بلون آخر على نفس الشبكة.

أكتب المسلك المختصر ........................ أو .......................

السند 2:

فحص الطبيب جدّي فحصا دقيقا ثم سلمني مكتوبا وطلب أن تتوجه الى مركز التصوير بالأشعة وبعده ال مخبر التحاليل الطبية.

التعليمة 2:

أرسم المسلك المختصر أتبعناه للوصول الى مركز التصوير " م ".

أعبر عن موقع " م " انطلاقا من " ع "

.......................................................................

أعين موقع مخبر التحاليل " ت " انطلاقا من " م ".

أرسم المسلك المختصر الذي رسمناه الذي اتبعناه للوصول الى مخبر التحالبل " ت ".

تمرين 1:

يريد القط الرمادي أن يصل الى الفأر البنّي .

- أرسم مسلكا مختصرا لمسار القط نحو الفأر بأقلّ عدد من الخطوات.
- أرسم مسلكا آخر للقطّ.
- أعبّر بكتابة سهمية لمسلك القط المختصر.

تمرين 2:

أمام سائق الشّاحنة ثلاث مسالك للوصول الى البيت.

ساعد سائق الشّاحنة على العثور على المسلك المختصر.
أعبّر بكتابة سهمية على المسالك الثلاثة.
أعبّر عن المسلك المختصر بعددين.

تمرين 3

خرج ساعي البريد من الكاف (حسب ما هو مبين على الشبكة) متجها إلى الساقية التي تمثلها العقدة 10 ← 8 ↑ 2 → ثم منها إلى عين النشمة التي تمثلها العقدة 3 → 2 ↓ و عند العودة إلى الكاف مرّ بمنطقة الطويرف التي تبعد عن عين النشمة 4 → 1 ↓

(1 عين العقدة "س" التي تمثل الساقية و أرسم المسلك الذي سلكه ساعي البريد.
(2 عين العقدة "ع" التي تمثل عين النشمة و أرسم المسلك الذي سلكه ساعي البريد.
(3 عين العقدة "د" التي تمثل الطويرف و أرسم المسلك الذي سلكه ساعي البريد.
(4 أرسم على الشبكة المسلك المختصر بين الكاف و الطويرف و عبر عنه بكتابة عددين فقط.
